옥상PV 시스템 알루미늄 구조물 3가지 방법으로 설치:
1. L foot, 볼트, T 형 후크 등을 사용
2. Seam lock 사용, Clip Lock 직접 부착,지붕을 손상시키지 않음
3. 프레임 구조 시스템을 사용하여 고객 요구 사항에 따라 모듈의 높이와 경사를 조정
Middle clamp 및End Clamp은 태양광 모듈에 있는 두께 30~46mm 에 사용되는 독창적인 디자인을 사용 됩니다 . 한 설계가 기술사향을 포함해서 재고비용을 절약하고 설치도 쉽게 할 수 있는 것이 도움이 됩니다. 지붕과 태양광 모듈과 레일을 연결하는 혁신적인 디자인은 투자 효율성을 최적화하고 제품 사용의 안전성을 보장합니다. 특별한 설치 요청 상황을 대응하기 위해 조정할 수 있습니다.

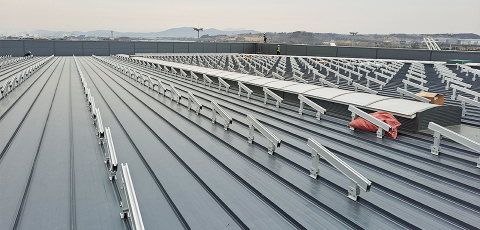

01번째 유형 : L foot 사용

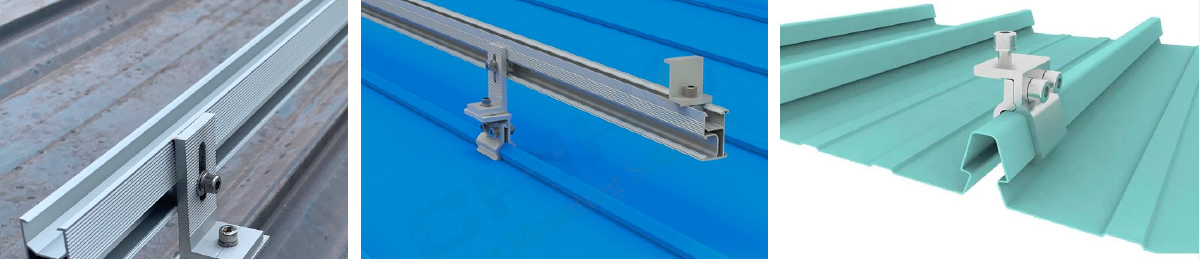

2 번째 방법 : seam lock 하고 Lfoot 결합
Seam lock

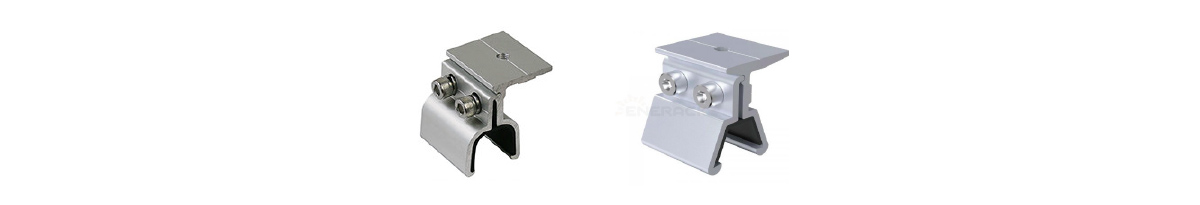

Cliplock
cliplock 일반적인 유형은 다음과 같습니다. Cliplock 406과 Cliplock 700; seamlock 3가지 일반적인 유형은 Seamlock 55A;Seamlock 55B와 Seamlock 55C입니다.
철판 지붕의 높이가 60mm이므로 높이가 50mm인 레일 와 결합하면 모듈와 철판 지붕 사이의 거리가 너무 가깝지 않은 것을 방지하는 데 도움이 됩니다.
Seamlock, cliplock이 지붕에 직접 부착됩니다. 나사를 뚫을 필요가 없으며 지붕이 손상되지 않습니다.
30-40mm 길이의 태양광 모듈에 사용되는 고유하게 설계된 Mid&End 클램프입니다. 메인 기술 사양 포함 된 설계는 재고 비용 절약 및 쉽게 설치할 수 있습니다. 레일과 연결 프레임 혁신적인 디자인은 제품의 내구성을 효과적으로 향상시켜 제품 사용의 안전성을 보장합니다. Vina Solar Metal 제품은 특별한 설치 요구 사항을 충족하기 위해 고객 요구에 따라 맞춤화가 가능합니다.
Vina Solar Metal에 있는 모든 제품은 고품질 기준으로 제작됩니다. 알루미늄은 6005 강도 T5/T6, 15~20μm의 항산화 anode로 내구성이 높습니다. 산화에 견딜 능력을 가지고 있습니다. 자연적인 옥외 환경 조건에서 녹 방지, 제한된 부식, 열팽창률은 매우 낮습니다. 낮은 팽창률은 모듈을 너무 세게 조여 프레임 변형을 유발하고 태양광 모듈 유리에 균열이 발생하는 것을 방지하는 데 도움이 됩니다. 볼트, 스프링 와샤, 평와샤등 모든 부속은 SUS304 스테인리스이며 야외 레인 프레임의 기준을 대응할 수 있습니다. SGS 인증서에서 품질을 인정를 받았습니다.

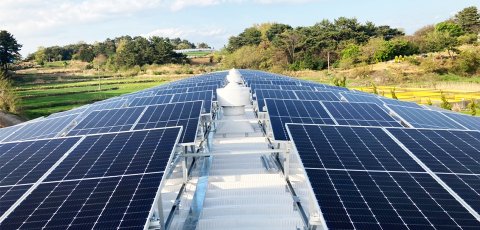

3 번째 방법 :프레임 구조 시스템을 사용하여 고객 요구 사항에 따라 모듈 높이와 경사를 높입니다.

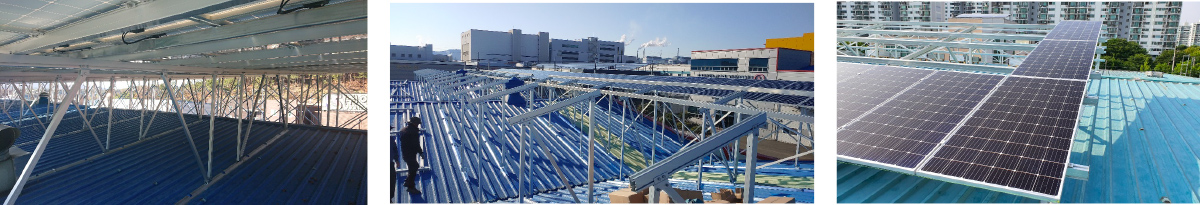

다양한 유형의 구조적 경사각:
기술 사양
제질 : AL6005-T5, SUS304, EPDM;
표면처리 : AL 6005-T5 Anodized, SUS 304
기준: JIS C 8955, SGS ,CE ...v.v.
경사각: 5°~60°;
모듈 방향 : 가로나 세로
철판 지붕의 Rail과 부속
골판지 지붕에 태양광 패널 지지 프레임 시스템을 설치하는 방법
